Безэкипажное судно Apache 6 создано для выполнения автоматической 3-х мерной съёмки как подводного, так и надводного пространства при проведении инженерно-геодезических, инженерно-гидрографических и инженерно-гидрометеорологических изысканиях, таких как

  • батиметрическая съёмка,
  • обследование подводных переходов трубопроводов,
  • обследование состояния несущих опор мостов, дамб,
  • археологические исследования подводного пространства,
  • спасательные операции при кораблекрушениях.

Для эффективного выполнения гидрографических работ там, где требуется детальная топографическая съёмка дна, а также в местах, куда доступ человека ограничен или нежелателен, используются многолучевые эхолоты (МЛЭ). Применение многолучевых эхолотов по сравнению с однолучевыми в десятки раз увеличивает ширину полосы сканирования и существенно улучшает качество и производительность выполнения работ. Принцип действия многолучевых эхолотов основан на формировании трансдьюсером пучка узких лучей, расходящихся веером в плоскости, перпендикулярной направлению движения судна.

МЛЭ NORBIT, применяемый в Apache 6, состоит из процессорного блока (объединенного с мощным компьютером с прикладным программным обеспечением типа Qincy, для выполнения многолучевой съемки), передающей и принимающей гидроакустических антенн. Обязательным дополнением к самому многолучевому эхолоту являются:

  • датчик скорости звука - измерение скорости звука в воде в режиме реального времени;
  • двухантенный GNSS-приёмник - определение координат и курса судна, точного времени;
  • инерциальная система - для определения значений качки, поперечного и продольного кренов;

Данные с этих датчиков, передаваемые в реальном времени в процессор, учитываются при определении глубин.

БПВА Apache 6 построен на зарекомендовавшей себя платформе Apache 3 и 5, но строение корпуса оптимизировано для использования с многолучевыми эхолотами (МЛЭ) Norbit.

Круизная скорость судна составляет до 2.5 м/с, что позволяет выполнять съёмку со скоростью до 1 кв.км. за рабочий день.

Управление судном осуществляется либо в автоматическом (на большей части маршрута), либо в ручном режиме (в сложных условиях) на расстоянии до 2 км.



Особенности беспилотного гидрографического комплекса на базе БПВА Apache6

  • Малый вес (по сравнению с традиционными суднами) - 15 кг без датчиков
  • Управление одним оператором
  • Модульная конструкция
  • Встроенная инерциальная система IMU
  • Лазерный сканер (опционально)
  • Мощные двигатели
  • Защита от посадки на мель
  • Полезная нагрузка для получения облаков точек как под, так и над водой
  • Простой запуск
  • Высокая курсовая устойчивость
Физические характеристики
МатериалРама – нержавеющая сталь, анодированный алюминий. Корпус – углеводородное полимерное волокно армированное кевларом
Масса, кг<15 (без батарей и ГНСС); <40 (с батареями и ГНСС)
Высота волны, баллы6

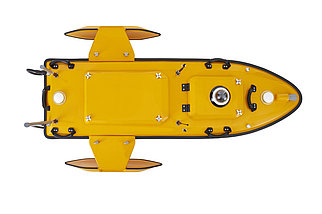

Тип корпуса Тримаран
Пыле- и влагозащищённостьIP67
Осадка, см18
ИндикацияДвухцветный индикатор
Автоматическое возвращениеДа, при низком уровне заряда аккумуляторов
Скорость ветра, баллы4
Размер, см180 x 55 x 25

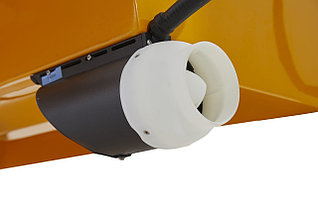

Моторы
Тип двигателяБесщёточный
Макс. мощность двигателей, Вт700
Макс. обороты двигателей, об/мин7000
Скорость в ручном режиме, м/с3
Скорость в автоматическом режиме, м/с2,5
Тип батареиLi-Ion
Ёмкость одной батареи, мАч40000, 15000
Количество батарей в комплекте8
Датчик – сканер iLidar (опционально)
Потребляемая мощность, Вт8
Частота измерений, Гц5-20 (10 по умолчанию)
Скорость сканирования, точек в секунду300000
Точность по внешней сходимости без контрольных точек, мм20
Поле зрения, °30*360
Длина волны луча, нм905
Максимальная дальность сканирования, м100
Связь
Режим работыАвтопилот, ручной
Тип связи со станцией управленияWi-Fi, 4G
Дальность связи со станцией управленияWi-Fi – до 2 км, Пульт ДУ – до 3 км, 4G – без ограничения
Тип SIM-картыnanoSIM
ИнтерфейсыRJ45; RS232; RS485; PPS
Хранение данныхНа локальный диск и удаленная загрузка
